NQ/B 와이어라인 코어 배럴 어셈블리 마찰 저항성 내부 외부 튜브

마모 및 찢기 저항에 대한 높은 적응력 유선 코어 배럴 조립내부 튜브 외부 튜브

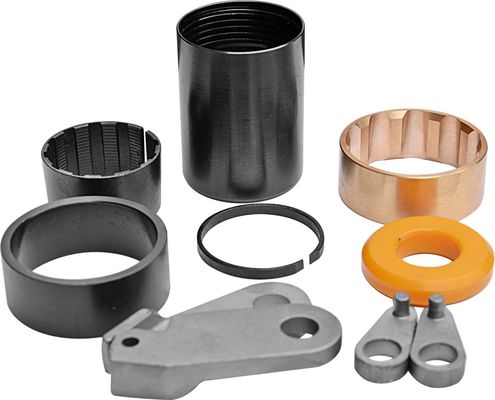

내부 파이프 외부 파이프 그룹은 다음으로 구성됩니다:
• 머리의 조립
• 내관
• 코어 리프트 케이스
• 코어 리프터
• 정지 링

총회장
헤드 앙상블은 내부 튜브 앙상블의 삽입 및 꺼내는 것을 허용하기 위해 잠금 및 회전 스피어 톱 메커니즘을 제공합니다.내부 튜브가 정지되어 있고, 굴착 중에 샘플 손상되는 것을 방지하기 위한 베어링 집합체, 유체 압력 작동 표시 및 유체 제어 밸브.
모든 머리 집합은 액체 압력을 제공하는 종료 밸브 집합을 통합
펌프 구성 요소가 압축되었을 때 실내 튜브가 가득 차 있거나 막혀있는 것을 나타내는 시그널

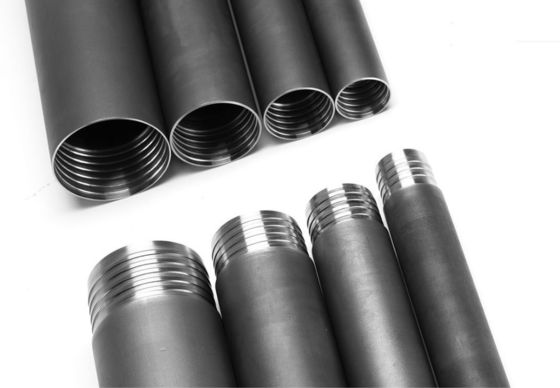

INNER-TUBE
내부 튜브는 굴착이 진행됨에 따라 핵 샘플을 캡처합니다. 더 긴 핵 샘플을 수용하기 위해 여러 내부 튜브가 결합기 또는 확장 장치로 조립 될 수 있습니다.
코어 리퍼 케이스
코어 리프트 케이스는 내부 튜브에 매트되어 코어 리프트의 움직임을 제어하는 톱니 모양의 소켓에 코어 리프트를 배치합니다.코어 리프트 케이스 바닥을 뚫고 내부에 뚫어 줄에서 코어 리프트로 풀백 부하를 전송하는 코어 샘플이 깨질 때까지.

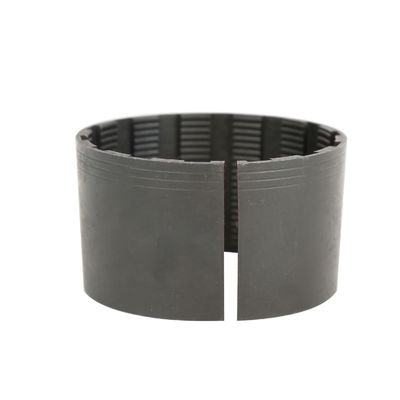

코어 리퍼
코어 리프트는 단단한 강철, 톱 넥타이
코어 리프트 케이스의 소켓. 코어 찢기 작업에서 드릴 스핀은 바닥에서 들어올리고 코어 샘플은 내부 튜브 밖으로 미끄러지기 시작합니다.코어 리프트의 내부 표면에 잡기 기능 이동 코어 샘플을 잡고 코어 리프트 케이스에 코어 리프트의 작은 끝으로 코어 리프트를 당겨핵심 리퍼는 핵심 샘플에 맞게 좁혀지고 깨진 후에 유지하여 수리 수면으로 이동 할 수 있습니다.

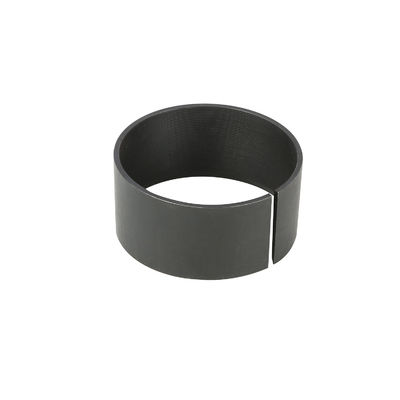

STOP RING
스톱 링 (Stop Ring) 은 짝짓기 굴곡에 자리 잡을 수 있도록 설계된 단단한 강철 스냅 링이며, 핵심 리프트 케이스에 핵심 리프트기를 유지합니다.
